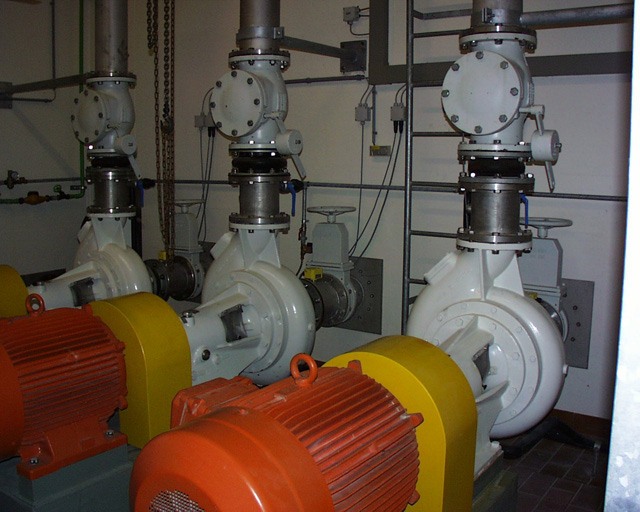

Pumpwerk

Übersetzungen
STATION_DE_POMPAGE
stazione di pompaggio

Hinweis

Dies ist ein Modellbegriff gemäss VSA-DSS. Weitere Informationen zum Datenmodell VSA-DSS finden Sie hier.

Subsystem

Kanalnetz

Definition

Anlage zum Heben von Abwasser innerhalb eines Kanalnetzes

Bemerkung Definition

Pumpwerk mit/ohne Notauslass

Spezialbauwerk mit Funktion Pumpwerk. Ein Abwasserknoten mit zugehörigen Förderaggregat(en). Pumpensumpfvolumen über die Hydr_Geometrie des Abwasserknotens definieren. Mit der Sohlenkote des Abwasserknotens kann die Tiefe des Pumpensumpfs erfasst werden. Die Daten können direkt ins Hydraulikprogramm MOUSE übernommen werden.

Notauslass als Streichwehr: zusätzlich auf dem Abwasserknoten mit den Pumpen noch das Streichwehr als 2. Überlauf definieren. 2. Abwasserknoten nach dem Streichwehr notwendig (vgl. Hochwasserentlastung).
Notauslass als Kanal, der hoch im Pumpwerk einen 2. Auslauf bildet: kein zusätzlicher Überlauf notwendig und auch kein 2. Abwasserknoten, Dieser 2. Auslauf wird ganz normal mit dem 1. Abwasserknoten verbunden. Berechnung in Mouse erfolgt korrekt.

Abbildung Druckleitung des Pumpwerkes:
Variante A: im Pumpwerk hat es einen zusätzlichen Abwasserknoten am Beginn der Druckleitung. Das Förderaggregat entlastet nach diesem zusätzlichen Abwasserknoten. Netzverfolgung und Längenprofile etc. werden mit der Pumpleitung erstellt. Im Programm Mouse muss die Druckleitung manuell entfernt resp. die Entlastung nach auf das Ende der Druckleitung geändert werden.

Variante B: im Pumpwerk gibt es keinen zusätzlichen Abwasserknoten. Das Förderaggregat entlastet nach dem Abwasserknoten am Ende der Druckleitung. Die Druckleitung wird im Pumpwerk entweder nicht mit den Abwasserknoten verbunden (Fehler z.B. beim Längenprofil, Datenaustausch mit MOUSE korrekt) oder wird nicht automatisch an MOUSE übergeben oder wird in MOUSE anschliessend gelöscht. (uk)
